Egy átlagos ház

Mindenek előtt le kell szögeznünk, hogy az itt felvázolt alkatrészek és árak, egy alapvetően általános konfiguráció. Az ár a ház helyiségeinek számától, a felhasználói igényektől nagyban függhet, így kérem ne vegyék konkrét árajánlatnak. Igényeikkel kapcsolatban keresse szakértőnket!

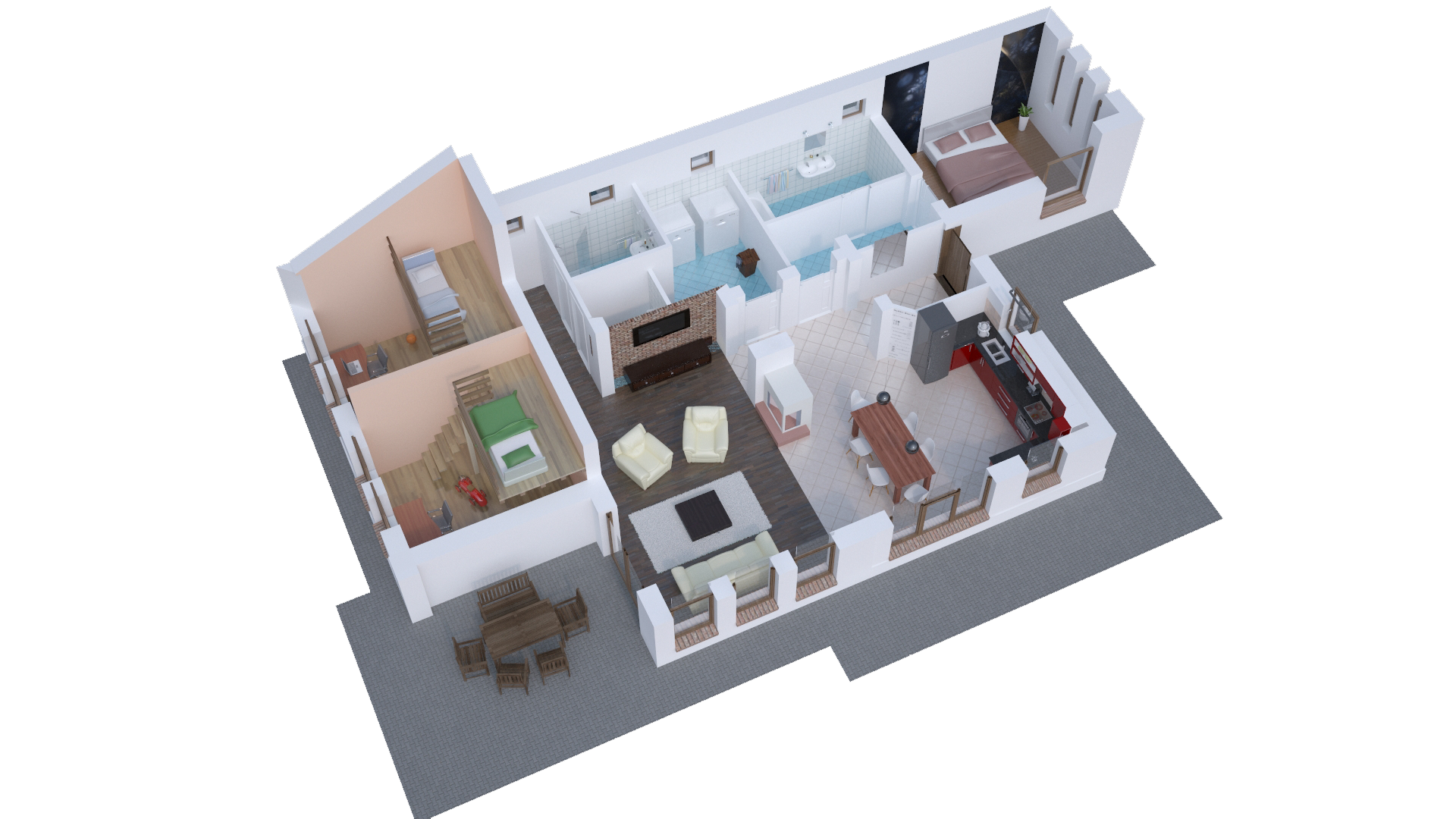

Vegyünk egy körülbelül 150 m²-es házat, ami a következő paraméterekkel rendelkezik:

8 helyiség:

• • Konyha és nappali
  • Fürdőszoba
  • Wc
  • Szimpla ágyas szoba
  • Szimpla ágyas szoba
  • Dupla ágyas szoba
  • Tároló
  • Garázs

• • 5db ablak redőnnyel
  • 15db 230V-os világítás
  • 11db touch tree kapcsoló
  • 8db jelenlét érzékelő

A gépészetben egy hőszivattyú látja el a fűtés és hűtés feladatot, ami padlófűtésre és mennyezet hűtésre dolgozik.

A rendszer kiépítésnek akkor van értelme, ha legalaább a világításokat, a fűtés-hűtés vezérlést, és az árnyékolásvezérlést tartalmazza.

Így a rendszerkiépítésünk a következőképpen fog kinézni:

• • 1db Loxone Miniserver

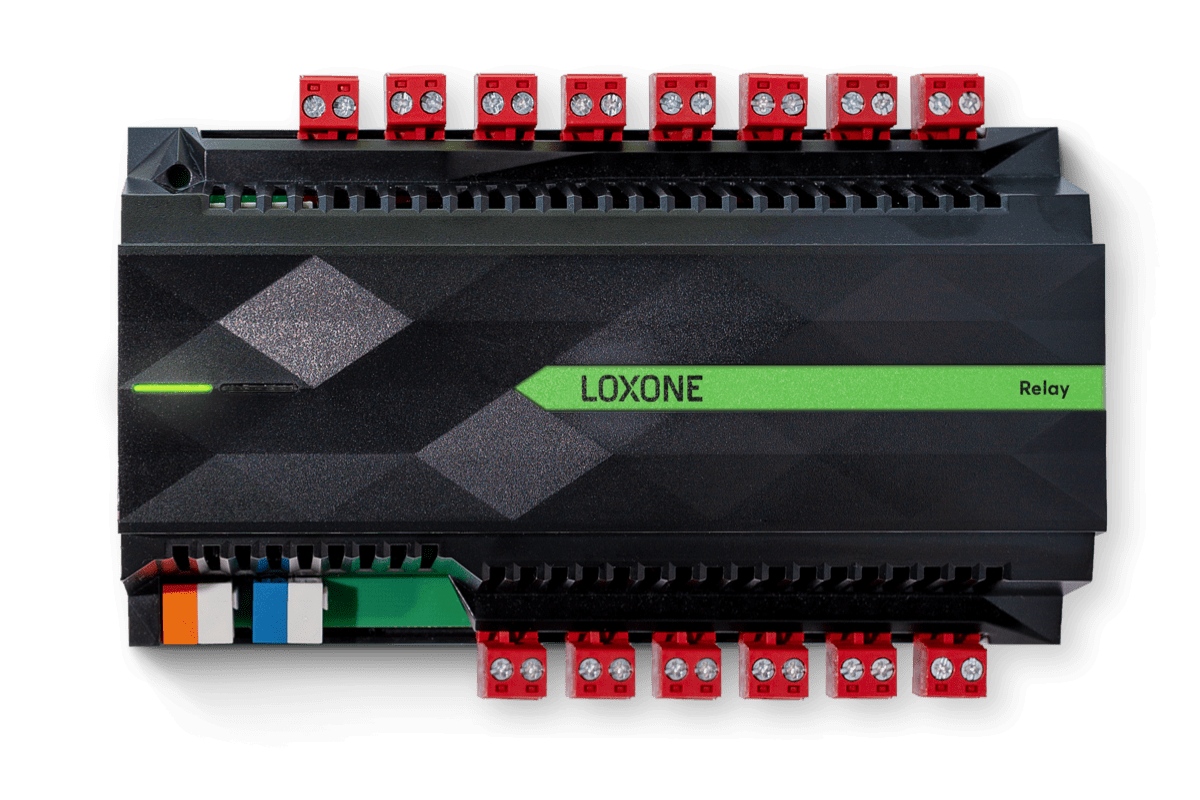

  • 3db Relay Extension

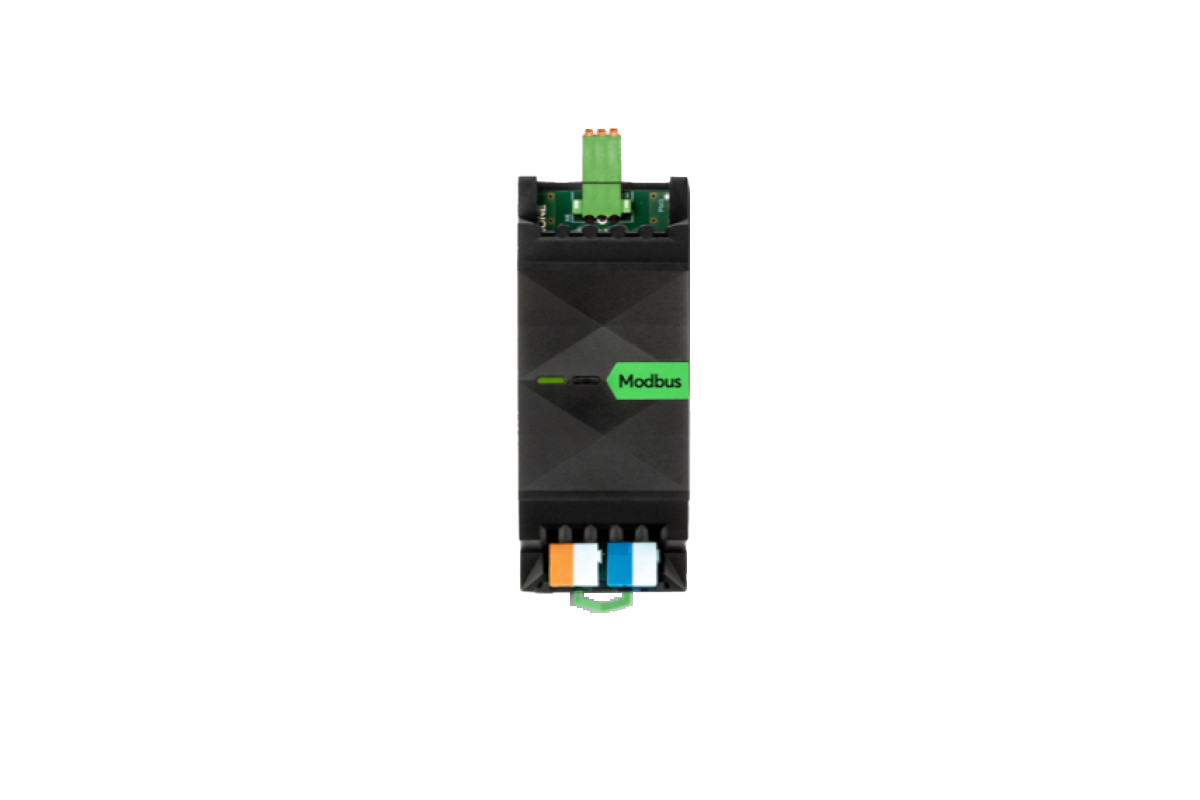

  • 1db Modbus Extension
  • 1db 100W 24V tápegység
  • 11db fehér Touch Tree kapcsoló
  • 8db süllyesztett fehér jelenlét érzékelő
  • kb. 100m buskábel
  • 1db minimum 54 modulos kapcsolószekrény
  • sorkapcsok

Világítás és árnyékolás

A beltéri 13 és a kültéri 2 világításképnek összesen 15db relé szükséglete van, az 5 redőnynek viszont 10db, mivel külön-külön relé szükséges a le és fel iránynak egyaránt.

Klímatizálás

A beépített hőmérséklet és páratartalom érzékelőkkel ellátott kapcsolóknak köszönhetően, helyiségenkénti klímaszabályzást  tudunk létrehozni. A beállított hőmérséklet alapján, a rendszer fogja vezérelni az egyes helyiségek klímáját, amihez újabb 7db relé a padlófűtéshez és  6db relé a mennyezet hűtéshez szükségeltetik.

Gépészet

A gépészetben lévő hőforrást általában vagy Modbus kommunikációval vagy relével lehet vezérelni. Egy hőszivattyú vagy gázkazán esetében szükség van 2db relére kimenetre a hűtés illetve fűtés indításhoz és 2db relére a szivattyúk indításához.

A garázs kapu vezérlését további 2db relével,a kiskapu nyitását 1db, a nagykapu vezérlését további 2db relével tudjuk megoldani.

Ezen eszközök segítségével megoldható a közel 150m² házunk vezérlése. Ami tartalmazza, a világítások vezérlését, a teljes árnyékolás vezérlést és a hűtés-fűtés vezérlését, amennyiben az Modbus kommunikációval megoldható.

Az eszközök beszerzési ára és a rendszer kiépítésének és felprogramozásának az ára nagyban függ a jelenlegi Euro-Forint árfolyamtól, de kalkuláljunk egy hozzávetőleges ára 410Ft-os Euro árfolyamon:

• • 1db Loxone Miniserver: 373.253 Ft
  • 3db Relay Extension: 578.739 Ft
  • 1db Modbus Extension: 143.383 Ft
  • 1db 100W-os 24V-os: 39.243 Ft
  • 11db kapcsoló: 571.373 Ft
  • 8db jelenlét érzékelő: 496.824 Ft
  • 100m buskábel: 39.000 Ft
  • Kapcsolólószekrény: 120.000-160.000 Ft
  • Sorkapcsok és kábelek: kb. 120.000 ft
  • Szekrényépítési díj: 199.000 Ft

Tehát a a szekrényünket összeépítve kb. 2.700.815 Ft-ból tudjuk elkészíteni.

Emellett a rendszer programozási díja ennél a méretű háztipusnál: 945.286 Ft

Így a teljes végösszeg kb. 3.646.101 Ft

Nagyon fontos, hogy ez egy megközelitő ár, igényektől függően eltérhet.

Természetesen ezek az árak bruttó árak és a 27%-os ÁFA-t tartalmazzák.
